產品中心顯微成像方案 > 固定倍率鏡頭 > Precise Eye 定焦系統

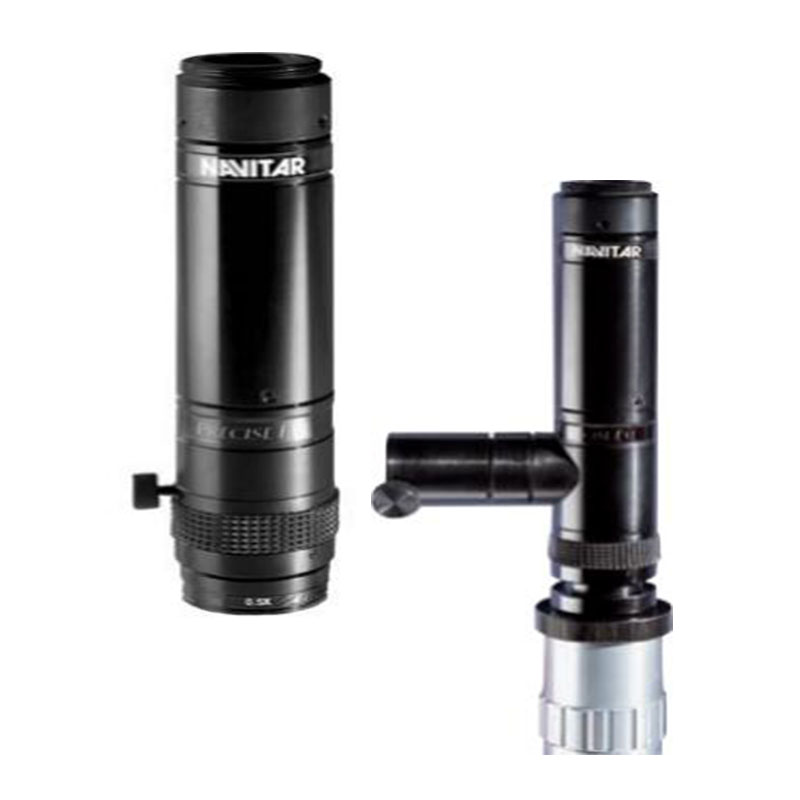

產品簡介：Navitar 的 Precise Eye 系列鏡頭的設計旨在提供比標準 C-接口攝像鏡頭更好的光學性能。
產品型號：Precise Eye
更新時間：2024-12-03
產品品牌：Navitar
訪問量：409
服務熱線18913364201
產品分類
相關文章
在線留言
ONLINE MESSAGE
應用場景
1. 機器視覺：
w 在自動化生產線中，PreciseEye系列鏡頭可用于高精度測量、缺陷檢測、產品識別等任務，提升生產效率和產品質量。
w 適用于機器人視覺系統，輔助機器人進行精準定位和抓取操作。
2. 生物醫學診斷：
w 在醫療領域，該系列鏡頭可用于細胞觀察、病理切片分析、生物樣品顯微成像等，為醫生提供清晰的圖像支持。
w 適用于流式細胞儀、顯微鏡等生物醫學設備，提升檢測精度和效率。
3. 半導體檢測：
w 在半導體制造業中，PreciseEye系列鏡頭可用于芯片檢測、封裝線檢查等，確保產品質量和生產流程的順暢。
4. 科研與教育：
w 在科研單位和大專院校中，該系列鏡頭可用于微觀世界的觀察、實驗分析等，輔助教學和研究工作。
5. 工業檢測與測量：
w 適用于各種精密測量和檢測任務，如精密零件的尺寸測量、表面質量檢測等。
系統特點
1. 高分辨率和低失真率：
w PreciseEye系列鏡頭具有高分辨率和低失真率的特點，能夠清晰呈現細節，減少圖像變形，確保測量和檢測的準確性。
w 其分辨能力超過了標準C型安裝的視頻鏡頭和大部分類似的微光學器件，圖像分辨率可達到220 lp/mm。
2. 高對比度：
w 該系列鏡頭能夠提供更高的對比度，增強亮色與暗色之間的差異，從而提升圖像處理系統的性能。
3. 寬波段透射率：
w 使用了高品質、寬波段、高效率、抗反射的涂層，適用于400nm至1000nm的光譜范圍，允許鏡頭接收來自NIR激光二極管和NdYAG激光器的圖像光源。
4. 超長工作距離：
w 可以在超長工作距離下提供高倍放大率，為設備、待測物品的處理和照明提供了必需的空間。
5. 靈活的設計：
w 采用模塊式設計，可互換式設計加上種類繁多的各種附件，如固定的或3毫米微調對焦，可以輕松滿足用戶的不同需求。
w 照明方面，可選用光纖、LED、同軸、環形光或其它光源，適應特定應用場合的需求。
6. 機械穩定性：
w 鏡頭設計堅固耐用，可在嚴酷的震動環境中保持機械穩定性，確保長時間使用的可靠性和穩定性。
7. 廣泛的兼容性：
w 可連接到所有采用C型安裝的攝像機上，方便用戶集成到現有的視覺系統中。
w 綜上所述，Navitar鏡頭的PreciseEye系列以其高分辨率、低失真率、高對比度、寬波段透射率、超長工作距離、靈活的設計、機械穩定性和廣泛的兼容性等特點，在機器視覺、生物醫學診斷、半導體檢測等多個應用場景中展現出卓越的性能和廣泛的應用價值。
型號對標表
| Precise Eye 鏡頭 | |||||||||
| 物鏡 | 后端適配器倍率 | 工作距離 | 匹配相機芯片尺寸 | 解析度(μm) | 景深 | ||||
| 0.5X | 0.67X | 1X | 1.33X | 2X | |||||
| 綜合光學放大倍率 | |||||||||
| 0.25X | 0.23X | 0.30X | 0.45X | 0.60X | 0.90X | 310 | 1/4"-2/3"mm | 18.8 | 1.59 |
| 0.5X | 0.46X | 0.60X | 0.90X | 1.2X | 1.8X | 175 | 9.4 | 0.4 | |
| 0.75X | 0.68X | 0.90X | 1.35X | 1.80X | 2.70X | 113 | 6.2 | 0.18 | |
| 1.0X | 0.90X | 1.2X | 1.80X | 2.40X | 3.60X | 92 | 4.6 | 0.1 | |
| 1.5X | 1.35X | 1.80X | 2.70X | 3.59X | 5.40X | 51 | 3.2 | 0.04 | |
| 2X | 1.80X | 2.4X | 3.60X | 4.80X | 7.2X | 36 | 2.4 | 0.02 | |
| 5X | 2.23X | 2.98X | 4.45X | 5.92X | 8.90X | 34 | 2.18 | 0.014 | |
| 10X | 4.45X | 5.96X | 8.9X | 11.80X | 17.80X | 33 | 1.09 | 0.0035 | |
| 20X | 8.90X | 11.90X | 17.80X | 23.70X | 35.60X | 20 | 0.73 | 0.0016 | |
| 50X | 22.30X | 29.80X | 44.50X | 59.20X | 89.00X | 13 | 0.55 | 0.0009 | |

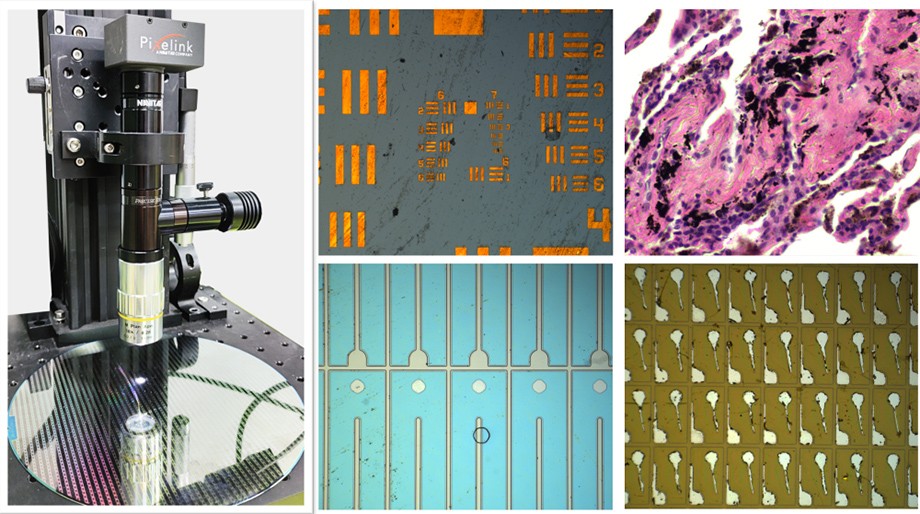

應用圖片
 |
應用方向
1. 近紅外應用
2. 電動應用
3. 熒光應用
4. 長工作距離應用
5. 激光加工觀察應用
